荣御达教大家如何选购台式机电源---整流桥与PFC
来源:电源网    访问次数:Loading    发布日期:2015.03.27

    各位电源高手一定都有自己组装台式电脑的经验,但是会组装是一回事,能够选择正确且合适的器件来组成所需的成品就是另一回事了。大多数人选择组合机的原因,大多是因为组合机更加经济实惠也更加自由。组合的途径无外乎两种,有经验的朋友肯定会亲自采购配件然后再进行组合,而对台式机了解不够多的朋友只能从专业组合电脑的店铺来购买成机了,而这里面的风险自是不必多说。

    荣御达特意为大家整理了一套关于台式电源的选购经验,其中包括结构与电路介绍、器件的选择等基础必备知识,相信大家在看完之后就能对组合台式机的选购有一定的概念了。在本节当中,将设计重要器件的规格选择。

    通过EMI滤波电路的层层滤波、保险元件后,此时仍然是AC交流电,接下来电流会通过整流桥,然后变成高压DC直流电。比如输入整流桥的电压是230V,那么输出的电压为“根号2”x 230V = 1.414 x 230V = 325.22V

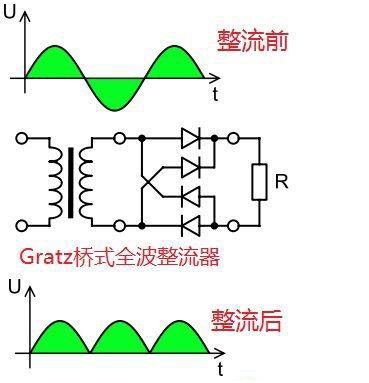

1-1

图1

图1中间的就是一个全桥整流器示意图,包括4只整流二极管,半桥即2只。

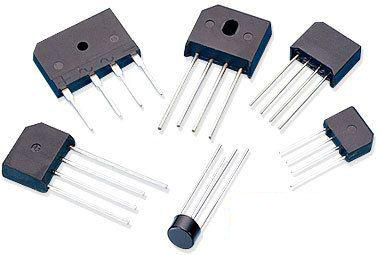

作为过电的重要元件,整流桥的发热量(尤其满载时)很大,再加上它的小巧身段,发热密度不容忽视,整流桥照片如图2:

2-1

图2

电源上常见的整流桥类似左上角,中间的孔是给螺丝穿过钉在散热片上用的(钉在散热片上的样子参考EMI滤波电路第一张图)。把这种整流桥近似看成扁立方体的话,散热面就是上下左右前后共六个面和金属引脚。没散热片时,主要靠前后两个面积大的外壳面以及引脚传热到PCB板。有散热片时散热效率大大改观。

整流桥的重要参数是耐压值和耐流值。以常见的光宝(Liteon)为例,同系列两枚整流桥 GBU10V08和GBU10V06,中间的10就是“在规格条件内”10安培电流,后面的V08和V06分别为耐压800V和600V。那么“在规格条件内”是什么意思?如表1。

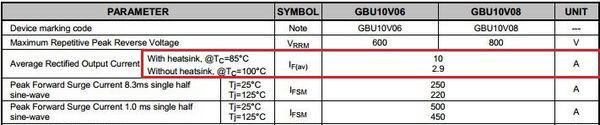

3-1

表1

重要部分如红框,即“有散热片时,85摄氏度内进行整流,平均输出能力稳定在10安培”和“无散热片时,100摄氏度内进行整流,平均输出能力稳定在2.9安培”。这充分说明了散热对整流桥的作用。

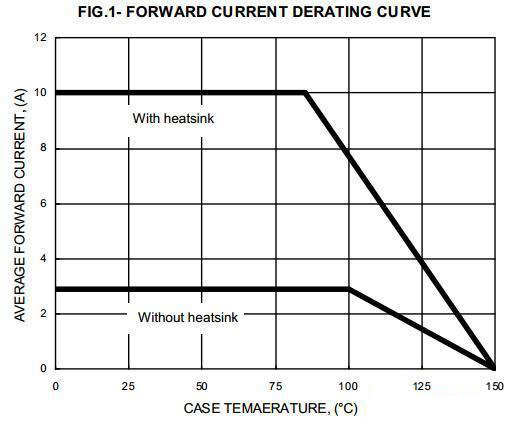

4-1

图3

从图3来看就更直观了,在整流桥散热壳的温度超过临界点时,整流桥过电能力锐减;而没有散热片时,不管环境温度如何,整流桥都只能小负荷工作。

回到电源选择上来,消费者怎么看?要保证足额功率输出,整流桥须达到规格。举个例子,假设一个电源标称输入电压100-264V in Vac,额定输出600W,满载时转换效率90%,即满载时输入功率667W。根据P=UI,在110V市电典型值下整流桥不能是瓶颈,667/110=6A。如果这个电源采用上面两种整流桥,那么一定是钉在散热片上的,此时余量充足。如果整流桥没有散热片,那么根据2.9A的最大值标称,反向计算667/2.9=230V,即该电源只能标200-264V in Vac。所以从成本等因素考虑,在同等条件下,有的厂商会用过流值较低的整流桥加散热器,有的厂商会用余量特别大的整流桥裸奔,还有的厂商会使用两枚整流桥。

图3曲线应该是“纯被动散热”的情形,在实际产品中由于主动散热,过流能力有一定改善,一般可粗略看成“没有散热片即过流能力减半”。

少数厂商打擦边球,宣称产品通过80Plus白牌认证,却查不到具体型号,而且在包装和铭牌上含糊不清写“Input Voltage: 230V inVac”。80Plus白牌一定是110V下测,所以一看整流桥就知道到底是不是虚标。通过后文介绍的其他器件也能大致判断。

Page:1 / 3
