白菜价买铜牌性能 荣盛达600W电源首测
来源:IT168    访问次数:Loading    发布日期:2012.11.24



电源内部设计介绍

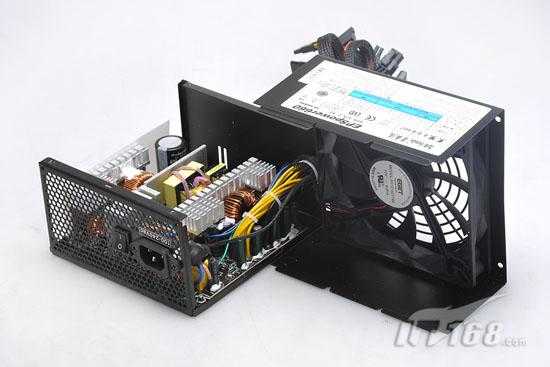

 电源内部架构

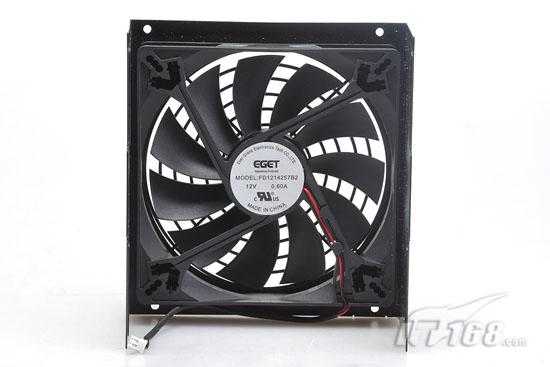

超大尺寸14cm风扇

  荣盛达EPSpower660采用了一款来自深圳永欣辉电子公司的14cm风扇,额定电流达到0.6A的参数意味着风扇转速较高,虽然在实际应用当中,噪音会较为明显,但是良好的散热才是高端电源稳定运行的基础。

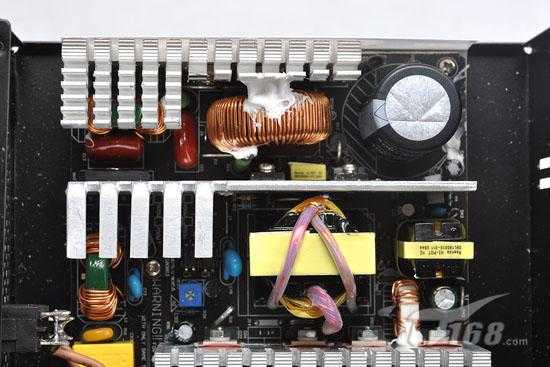

 电源内部电路设计






电源内部细节介绍

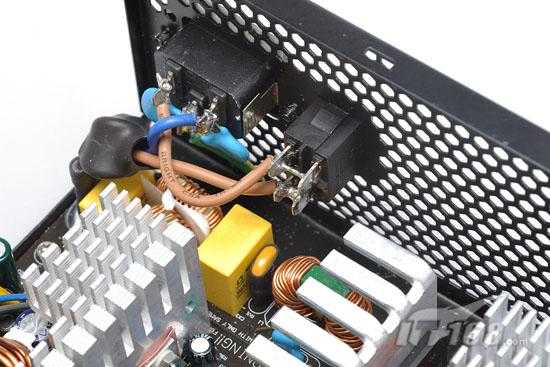

 EMI电路

  荣盛达EPSpower660的一级EMI电路直接设计在市电接入口,两颗X电容组成一级EMI滤波电路,而一级至二级EMI电路之间的线材采用了电磁干扰抑制磁环,有效提高抗干扰能力,不会造成信号失真也减少开关电源对外界的电磁干扰。由两颗差模电容+两颗共模滤波扼流电感组成的二级EMI电路完全设计在PCB上,完善的两级EMI滤波设计,使输出的电流更纯净,减少开关电源对外界的电磁干扰,有效避免产生的电磁干扰影响到电源内部其他元件,而且能够避免电磁对人体带来的辐射,纯净的电流可以提高电源利用率,减少电流的不必要损耗。

 PFC电路
红宝石400V 390uF高压滤波电容

  荣盛达EPSpower660采用了单颗PFC电容设计,选材方面应用了日系知名的红宝石高压滤波电容,单颗400V 390uF的电容容量对于额定功率为500W的电源来说,用料还存在一定的余量。

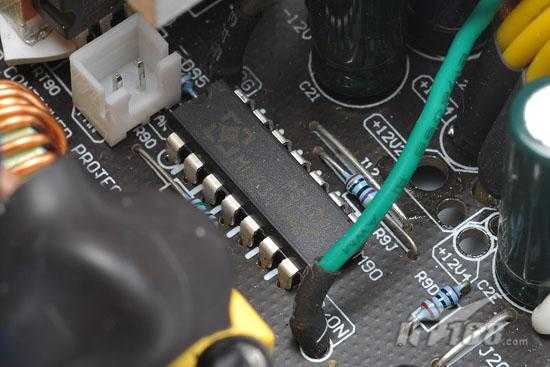

PS229保护电路方案

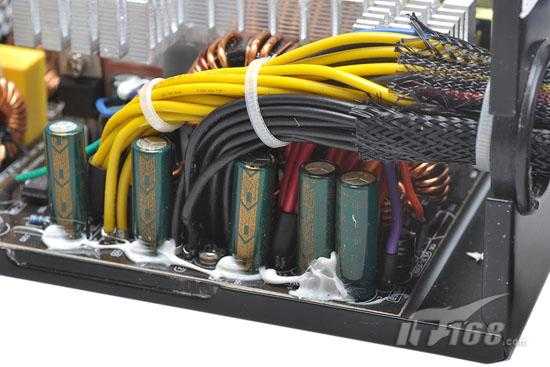

低压滤波电路





Page:2 / 3
